سیستم های کنترل کوره و راهنمای جامع برای ایمنی آن

سیستم های کنترل کوره، مجموعه‌ای از تجهیزات الکترونیکی و مکانیکی هستند که برای نظارت و تنظیم دقیق دمای داخل کوره به منظور حفظ شرایط حرارتی مطلوب برای یک فرآیند خاص طراحی شده‌اند. اجزای اصلی این سیستم‌ها شامل یک کنترلر دما (مغز سیستم)، یک حسگر دما (مانند ترموکوپل یا RTD برای اندازه‌گیری)، و یک عنصر سوئیچینگ قدرت (مانند ترایاک یا رله حالت جامد – SSR برای کنترل توان هیترها) است. هدف نهایی، دستیابی به بالاترین دقت، پایداری، ایمنی و بهره‌وری انرژی در هر عملیات حرارتی است.

زمان تقریبی مطالعه این مطلب 9 دقیقه می باشد.

کوره چیست و چرا به کنترل دقیق نیاز دارد؟

کوره، وسیله‌ای است که برای ایجاد دماهای بالا به منظور انجام فرآیندهای مختلف صنعتی، آزمایشگاهی و تجاری استفاده می‌شود. از ذوب فلزات و عملیات حرارتی قطعات گرفته تا پخت سرامیک، خشک کردن مواد، و انجام واکنش‌های شیمیایی در محیط‌های کنترل‌شده، کوره‌ها نقشی اساسی ایفا می‌کنند.

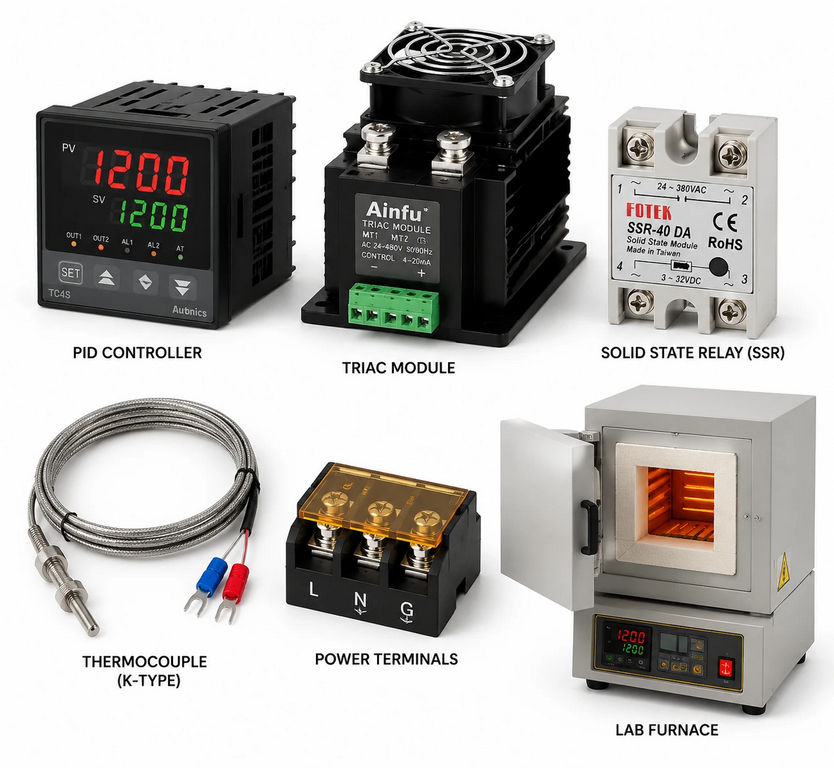

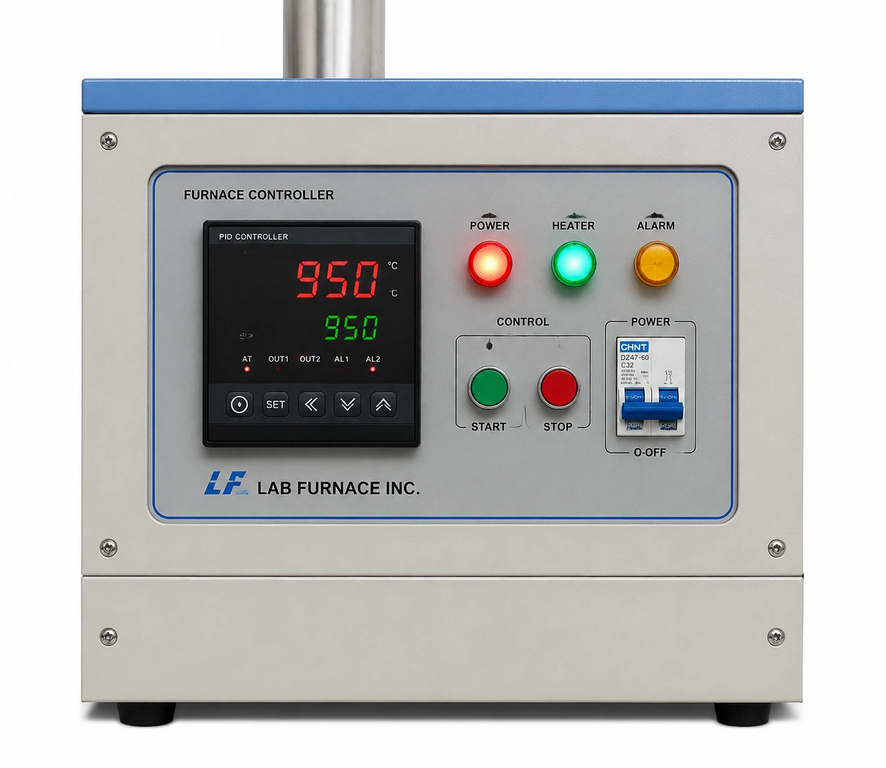

نمایی از سیستم کنترل کوره آزمایشگاهی

تفاوت کوره‌های صنعتی و آزمایشگاهی

• کوره‌های صنعتی: معمولاً بزرگ‌تر هستند و برای تولید انبوه یا فرآیندهای با حجم بالا طراحی شده‌اند. نیاز به مقاومت بالا، قابلیت اطمینان طولانی‌مدت و گاهی اوقات توانایی تحمل دماهای بسیار بالا دارند.
• کوره‌های آزمایشگاهی: کوچک‌تر و دقیق‌تر هستند. تمرکز اصلی در آن‌ها بر روی دقت بی‌نظیر، پایداری دما، و قابلیت برنامه‌ریزی پیچیده برای تحقیقات و آزمایشات حساس است. برای مثال، در سنتز مواد جدید یا تست‌های کنترل کیفیت، حتی یک درجه انحراف می‌تواند نتایج را کاملاً تغییر دهد.

اهمیت دما در فرآیندهای مختلف

دما یک پارامتر بحرانی است. در متالورژی، دما تعیین‌کننده سختی، استحکام و ساختار بلوری فلزات است. در صنعت شیشه و سرامیک، دما بر شفافیت، مقاومت و ابعاد نهایی محصول تأثیر می‌گذارد. در آزمایشگاه‌ها، دما مستقیماً بر سرعت واکنش‌های شیمیایی و تشکیل فازهای مختلف مواد اثرگذار است. بدون کنترل دقیق، کیفیت محصول نهایی به خطر می‌افتد و فرآیندها غیرقابل تکرار می‌شوند.

ریسک‌های ناشی از عدم کنترل دقیق دما

• کاهش کیفیت یا ضایعات محصول: محصولاتی که در دمای نامناسب فرآوری شوند، ممکن است از استانداردها خارج شده و به ضایعات تبدیل شوند.
• مصرف انرژی بی‌رویه: نوسانات دما و تلاش بی‌وقفه سیستم برای رسیدن به دمای هدف، انرژی زیادی را هدر می‌دهد.
• آسیب به تجهیزات: دمای بیش از حد می‌تواند به المنت‌ها، عایق‌ها و حتی ساختار کوره آسیب برساند.
• خطرات ایمنی: دماهای کنترل نشده، به ویژه در کوره‌های صنعتی با مواد خطرناک، می‌تواند منجر به آتش‌سوزی، انفجار یا آسیب‌های جدی به پرسنل شود.

مطلب پیشنهادی: جرم های ریختنی دمای بالا: کلید افزایش عمر و کارایی کوره‌ها

اجزای کلیدی سیستم‌های کنترل کوره

یک سیستم کنترل کوره را می‌توان به بدن انسان تشبیه کرد: حسگرها چشم و گوش آن هستند، کنترلر مغز آن و سوئیچ‌های قدرت بازوان اجرایی آن به شمار می‌روند. هماهنگی دقیق این اجزا، عملکرد بهینه را تضمین می‌کند.

کنترلر دما: مغز متفکر سیستم

کنترلر دما، مهم‌ترین جزء سیستم است که وظیفه دریافت اطلاعات از حسگر، مقایسه آن با دمای هدف (Set Point) و ارسال فرمان به عناصر گرمایشی را بر عهده دارد. تصور کنید شما می‌خواهید دمای اتاق را روی 22 درجه سانتی‌گراد تنظیم کنید. ترموستات خانه شما همین نقش کنترلر را بازی می‌کند.

کنترلرهای On/Off

این ابتدایی‌ترین نوع کنترلر، مانند یک کلید عمل می‌کند. وقتی دما از نقطه تنظیم (Set Point) پایین‌تر می‌آید، هیتر را روشن می‌کند و وقتی دما از نقطه تنظیم بالاتر رفت، آن را خاموش می‌کند.

• مزایا: سادگی، قیمت پایین، نصب آسان.
• معایب: دقت پایین، نوسانات دمایی زیاد (Over-shoot و Under-shoot)، استهلاک بالای سوئیچ‌های قدرت به دلیل خاموش و روشن شدن مکرر. این نوع کنترلر برای فرآیندهایی که نوسان دمایی تا چند درجه قابل قبول است، مناسب است.

کنترلرهای PID

PID مخفف Proportional (تناسبی)، Integral (انتگرالی) و Derivative (مشتق‌گیر) است. این کنترلرها با استفاده از یک الگوریتم هوشمند، نه تنها اختلاف دمای فعلی با دمای هدف را در نظر می‌گیرند، بلکه سرعت رسیدن به دما و مدت زمان قرار گرفتن در آن دما را نیز محاسبه می‌کنند.

• مزایا: دقت فوق‌العاده بالا، پایداری عالی دما، بهینه‌سازی مصرف انرژی، کاهش نوسانات.
• معایب: پیچیدگی بیشتر در تنظیم پارامترها

حسگرهای دما: چشم و گوش کوره

حسگرهای دما، وظیفه اندازه‌گیری دقیق دمای واقعی داخل کوره را بر عهده دارند و این اطلاعات را به کنترلر ارسال می‌کنند. بدون حسگرهای دقیق، کنترلر هرگز نمی‌تواند وظیفه خود را به درستی انجام دهد.

ترموکوپل‌ها:

ترموکوپل‌ها پرکاربردترین حسگرهای دما در صنعت و آزمایشگاه هستند. آن‌ها از اتصال دو سیم فلزی غیرمشابه در یک نقطه ساخته شده‌اند. وقتی این نقطه گرم می‌شود، به دلیل اثر سیبک، یک ولتاژ بسیار کوچک تولید می‌شود که متناسب با دما است.

 RTDدقت بالا :

RTD ها بر اساس این اصل کار می‌کنند که مقاومت الکتریکی یک فلز با تغییر دما تغییر می‌کند. رایج‌ترین نوع آن Pt100 است که در دمای 0 درجه سانتی‌گراد، 100 اهم مقاومت دارد.

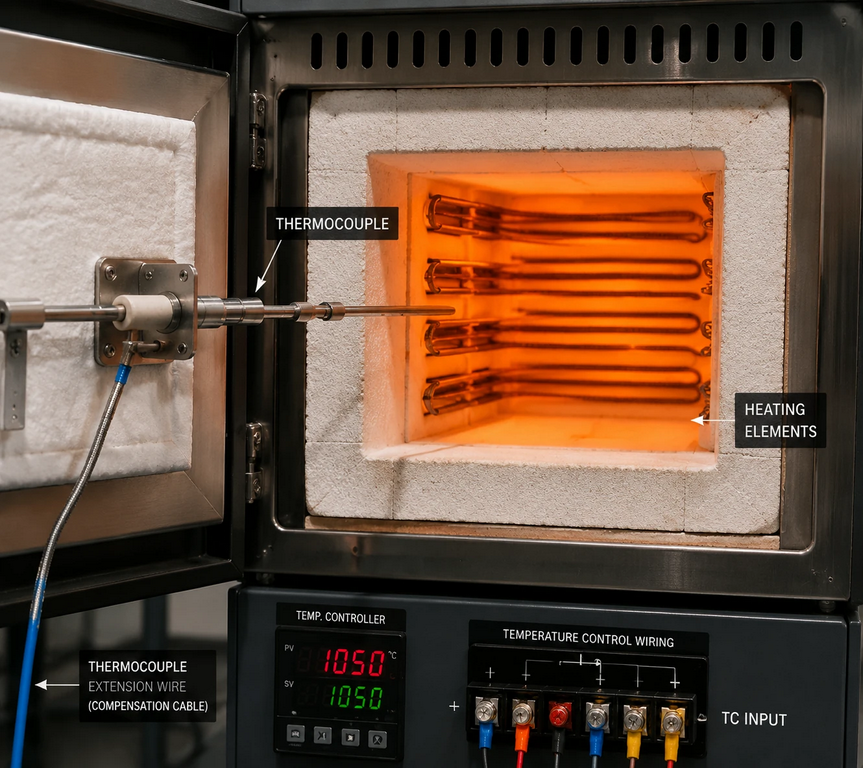

تصویر کنترلر کوره

سوئیچ‌های قدرت: بازوان اجرایی

سوئیچ‌های قدرت، فرمان کنترلر را دریافت کرده و جریان الکتریکی المنت‌های گرمایشی را کنترل می‌کنند. این قطعات، تعیین‌کننده میزان حرارتی هستند که به کوره اعمال می‌شود.

ترایاک:

ترایاک یک قطعه نیمه‌هادی است که برای کنترل توان AC استفاده می‌شود. در سیستم‌های کنترل کوره، اغلب با روش “کنترل فاز” یا “برش فاز” به کار می‌رود. این روش به ترایاک اجازه می‌دهد که بخش خاصی از سیکل موج AC را به المنت برساند و با تغییر نقطه آتش، توان اعمال شده را به صورت پیوسته تنظیم کند.

رله حالت جامد:

SSR نیز مانند ترایاک، یک سوئیچ الکترونیکی بدون قطعات متحرک است، اما معمولاً از ترانزیستورهای قدرت (مانند MOSFET یا IGBT) یا ترایاک در مدار خروجی خود استفاده می‌کند.

رله‌های الکترومکانیکی

این رله‌ها از یک سیم‌پیچ و یک سری کنتاکت مکانیکی برای قطع و وصل کردن جریان استفاده می‌کنند.

• مزایا: سادگی، قیمت پایین، ایزولاسیون کامل بین مدار کنترل و قدرت.
• معایب: طول عمر محدود (صدهزار تا چند میلیون سوئیچینگ)، سرعت پاسخ‌دهی پایین، ایجاد جرقه و نویز الکتریکی، مصرف انرژی در سیم‌پیچ. این رله‌ها فقط برای کنترل On/Off مناسب هستند و برای کنترل دقیق PID در کوره‌ها توصیه نمی‌شوند.

مطلب پیشنهادی: راهنمای کامل عایق های نسوز: از آجر سبک تا برد و کاغذ (نسوز)

انتخاب سیستم کنترل کوره مناسب

انتخاب صحیح سیستم کنترل کوره، کلید موفقیت فرآیندهای حرارتی شماست. این انتخاب نباید سرسری گرفته شود.

تعیین نیازها و کاربرد

• محدوده دمایی: کمترین و بیشترین دمای مورد نیاز کوره چقدر است؟
• دقت مورد نیاز: فرآیند شما به چه میزان دقت دمایی (مثلاً 1± درجه، 0.1± درجه) احتیاج دارد؟
• نوع کوره: صنعتی است یا آزمایشگاهی؟ ابعاد آن چقدر است؟
• قابلیت برنامه‌ریزی: آیا نیاز به پروفایل‌های دمایی پیچیده (Ramp/Soak) دارید؟
• محیط کار: آیا کوره در محیطی با رطوبت، گرد و غبار یا ارتعاش بالا قرار دارد؟

شناخت محیط عملیاتی

بررسی ولتاژ و جریان برق موجود، توان کل المنت‌های کوره، و ملاحظات ایمنی خاص محیط. اطمینان حاصل کنید که سوئیچ‌های قدرت انتخابی شما توان کافی برای المنت‌ها را دارند.

بودجه و ملاحظات اقتصادی

در حالی که کنترلرهای PID و SSRها قیمت بالاتری دارند، صرفه‌جویی در انرژی، کاهش ضایعات و افزایش کیفیت محصول در بلندمدت، این هزینه اولیه را توجیه می‌کند. سرمایه‌گذاری در یک سیستم خوب، یک تصمیم اقتصادی هوشمندانه است.

اهمیت سازگاری و قابلیت ارتقاء

مطمئن شوید که کنترلر، حسگر و سوئیچ قدرت با یکدیگر سازگار هستند. همچنین، در نظر بگیرید که آیا سیستم انتخابی شما قابلیت ارتقاء یا افزودن ماژول‌های جدید در آینده را دارد یا خیر. انتخاب برندهای معتبر با پشتیبانی فنی قوی، آرامش خاطر بیشتری به شما می‌دهد.

کاربرد سیستم‌های کنترل کوره در کوره‌های آزمایشگاهی

کوره‌های آزمایشگاهی به دلیل ماهیت کارشان (تحقیق، توسعه، کنترل کیفیت) نیاز به دقت و تکرارپذیری فوق‌العاده بالایی دارند. اینجا، نقش سیستم های کنترل کوره حیاتی‌تر می‌شود.

• اهمیت دقت فوق‌العاده: در آزمایشگاه، یک اختلاف دمای جزئی می‌تواند نتیجه یک واکنش شیمیایی، ساختار بلوری یک ماده جدید یا حتی استحکام نمونه‌ای را کاملاً دگرگون کند. سیستم‌های کنترل پیشرفته با حسگرهای RTD دقیق و کنترلرهای PID با قابلیت Auto-tune، این دقت را تضمین می‌کنند.

• نیاز به قابلیت برنامه‌ریزی پیچیده: بسیاری از آزمایشات نیاز به پروفایل‌های دمایی خاص دارند؛ مثلاً گرمایش با سرعت مشخص تا یک دما، نگهداری در آن دما برای مدت زمان معین (Soak)، و سپس سرمایش کنترل‌شده. کنترلرهای دارای قابلیت Ramp/Soak این امکان را فراهم می‌کنند.

• ایمنی بالا: کوره‌های آزمایشگاهی گاهی با مواد خطرناک یا در حضور پرسنل کار می‌کنند. سیستم‌های ایمنی پیشرفته، آلارم‌های قابل تنظیم و قابلیت قطع اضطراری، ایمنی محیط آزمایشگاه را به شدت افزایش می‌دهند.

تصویر ترایاک یا ماژول کنترل توان

نتیجه‌گیری:

همانطور که دیدیم، سیستم های کنترل کوره چیزی فراتر از چند قطعه الکترونیکی ساده هستند؛ آن‌ها قلب تپنده و مغز متفکر هر فرآیند حرارتی موفق به شمار می‌روند. از دقت بی‌نظیر یک ترموکوپل، تا هوشمندی یک کنترلر PID و سرعت عمل یک SSR یا ترایاک، هر جزء نقشی حیاتی در تضمین کیفیت، ایمنی، و بهره‌وری کوره شما ایفا می‌کند.
